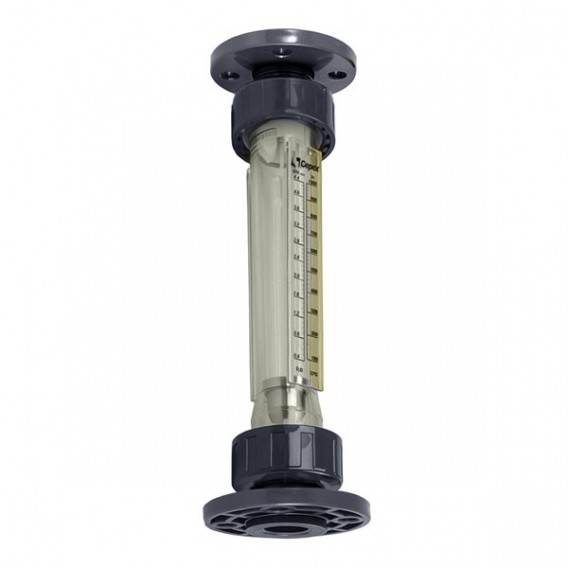

Caudalímetro de metacrilato conexiones PVC con bridas

Características y beneficios

Los caudalímetros son tubos transparentes con forma cónica (estrecho en su zona inferior y más ancho en su zona superior). Se instalan en posición perfectamente vertical en serie con la tubería de la que se quiere conocer el caudal.

Dentro del tubo se encuentra un flotador de acero inoxidable, que se desplazará hacia arriba alcanzando una altura concreta que dependerá del peso del flotador y del empuje del agua. Así, cuanto mayor es el caudal, más arriba se posicionará el flotador, marcando un caudal (l/h o GPM) en la escala que se encuentra marcada en el tubo transparente.

• Modelos disponibles desde 10 hasta 1000 l/h (0,04 - 4,4 GPM).
• Montaje en posición vertical.
• Racordaje en PVC-U.
• Tubo en metacrilato de metilo.
• Topes de flotador en PVDF.
• Flotador en AISI 316.
• Temperatura máxima de trabajo: 55ºC (131ºF) según normas VDE / VDI 3531, class 6.
• Presiones hasta 15 bar.
• Doble escala visible en cada caudalímetro: l/h y GPM.
• Aplicaciones: control de procesos en tratamiento de agua, ósmosis, calefacción y refrigeración, industrias químicas, farmacéuticas, etc.

Documentación

Descargar ficha técnica
